Standardul ISO 4406 indica nivelul de contaminare cu particule solide al unui ulei industrial printr-un cod din trei cifre. Afla aici cum se citeste si care sunt tintele.
Este este unul dintre indicatorii principali prin care se stabileste daca un ulei mai poate proteja sistemul in care circula sau a ajuns la limita la care declansaza uzura accelerata (TAN, vascozitate, apa, oxidare). Multe echipe tehnice stiu ca standardul exista, dar nu il folosesc activ la stabilirea intervalelor de mentenanta sau la evaluarea starii uleiului intre schimburi.
Ce masoara ISO 4406 si cum se citeste codul
Standardul cuantifica numarul de particule solide per mililitru de ulei, pe trei intervale granulometrice: 4, 6 si 14 micrometri. Fiecare interval primeste o cifra de cod intre 1 si 26.
Un cod de forma 18/16/13 se citeste astfel:
- Nivelul 18 = particule ≥4 μm
- Nivelul 16 = particule ≥6 μm
- Nivelul 13 = particule ≥14 μm.
Fiecare unitate in plus inseamna dublarea numarului de particule. Diferenta dintre codul 16 si codul 18 nu este de doua unitati. Reprezinta de 4x mai multe particule in suspensie.
De ce conteaza dimensiunea particulelor

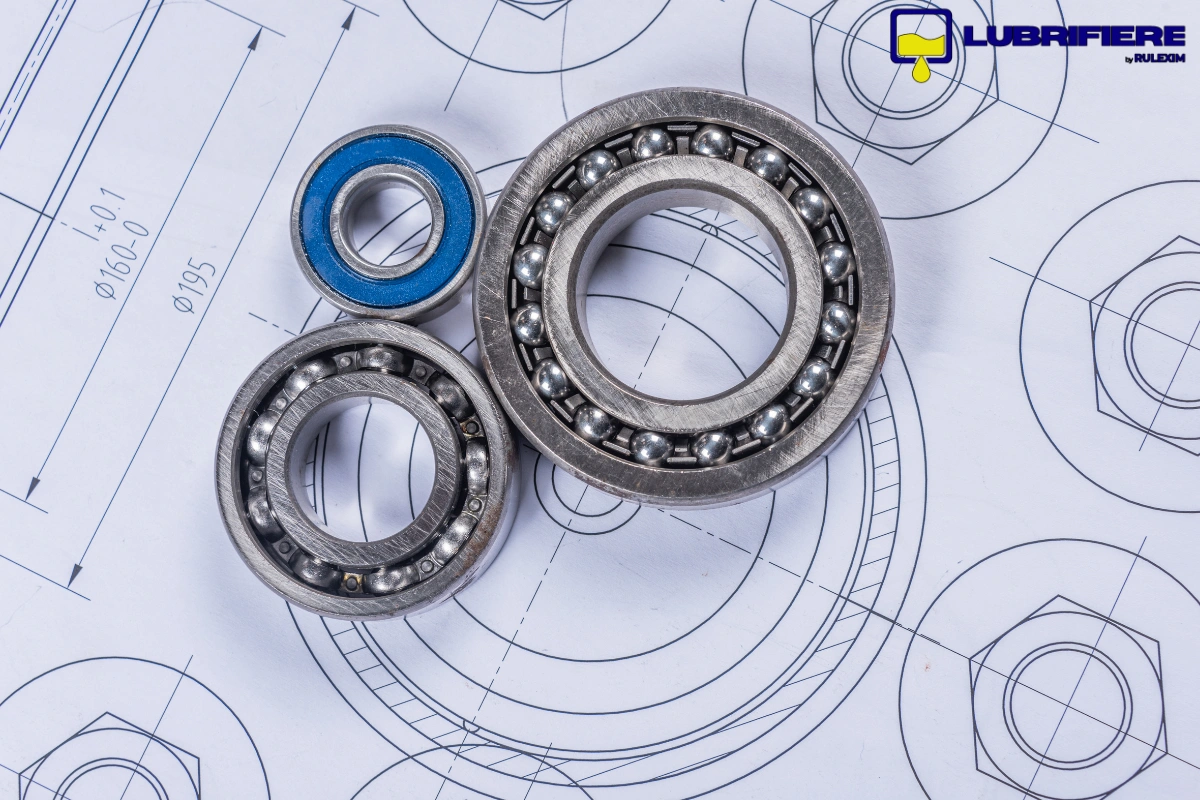

Particulele de 4-6 micrometri sunt periculoase pentru rulmenti si lagare de alunecare. Se situeaza in intervalul peliculei de ulei si pot duce la contact metal-metal si uzura detectabila ulterior prin cresterea particulelor de uzura sau a vibratiilor. Particulele de 14 micrometri – si peste – produc uzura abraziva directa si accelereaza degradarea uleiului prin contaminare secundara.
Tinte de curatenie pe tipuri de sisteme
- Sisteme hidraulice
La presiuni peste 250 bar cu componente de precizie (servo-valve, pompe cu pistoane), nivelul necesar este ISO 15/13/10. La presiuni medii (70-250 bar), tinta uzuala este ISO 16/14/11. Sistemele mobile sub 70 bar tolereaza ISO 17/15/12; este valoare de limita superioara, nu tinta.
Schimbarea uleiului la intervale calendaristice fixe, fara analiza starii reale, nu garanteaza mentinerea acestor niveluri.
- Angrenaje industriale
Tinta standard pentru angrenaje de uz general este ISO 18/16/13.
Pentru reductoare de precizie pe utilaje rotative critice, nivelul recomandat coboara la ISO 17/15/12. O crestere a cifrei de cod cu 2-3 unitati fata de valoarea de referinta, fara adaos de ulei proaspat, indica uzura interna activa.
- Turbine cu abur si gaz
Nivelul recomandat este ISO 16/14/11, cu filtrare continua si monitorizare periodica prin analiza de laborator. Contaminarea cu apa (prin condensare sau infiltrare din sistemul de racire) nu apare in codul ISO 4406, motiv pentru care analiza completa include si determinarea continutului de apa, aciditate si vascozitate.
Erori frecvente de interpretare
- Compararea codurilor din rapoarte cu metode diferite de numarare (laser vs. microscopie optica), pentru ca rezultatele nu sunt direct comparabile.
- Tratarea codului ca valoare statică poate duce la o contaminare ce evolueaza în timp, dependenta de conditiile de operare.
- Utilizarea aceleiasi tinte pentru toate sistemele din fabrica. Un sistem hidraulic de precizie si un reductor de uz general nu au acelasi nivel de sensibilitate.
Intrebari frecvente
1: Ce inseamna ca un ulei are codul 18/16/13 – e bun sau rau?
1: Depinde de sistem. Pentru un angrenaj industrial de uz general, 18/16/13 este o valoare acceptabila. Pentru un sistem hidraulic cu servo-valve sau o turbina, acelasi cod indica un nivel de contaminare care accelereaza uzura componentelor. Nu exista un cod universal bun, doar exista un cod adecvat sau inadecvat pentru aplicatia concreta.
2: Care este diferenta dintre mentenanta calendaristica si cea bazata pe starea uleiului?
2: Mentenanta calendaristica inseamna schimbarea uleiului la intervale fixe. Mentenanta bazata pe stare inseamna interventia atunci cand analiza indica depasirea limitelor acceptabile, reducand atat schimburile premature, cat si functionarea cu ulei degradat.
3: Poate fi determinat codul ISO 4406 direct pe utilaj, fara laborator?
3: Da, prin contoare de particule portabile. Limitarea este ca nu furnizeaza informatii despre tipul de particule, apa, aciditate sau vascozitate. Pentru o evaluare completa, analiza de laborator ramane necesara.
4: De ce nu este suficient sa verific doar ultima cifra din cod?
4: Ultima cifra reflectă nivelul particulelor mari care pot produce uzură abrazivă. Primele doua cifre (particulele de 4 si 6 micrometri) semnaleaza degradarea peliculei de ulei inainte ca uzura sa devina vizibila.
5: Ce se intampla daca introducem ulei nou in sistem fara filtrare prealabila?
5: Uleiul proaspat poate fi contaminat din procesul de ambalare sau transport si poate ridica nivelul de contaminare al intregului sistem. Filtrarea prealabila este recomandata in special pentru hidraulic de precizie si turbine.
